Водогрейный котел на твердом несыпучем топливе

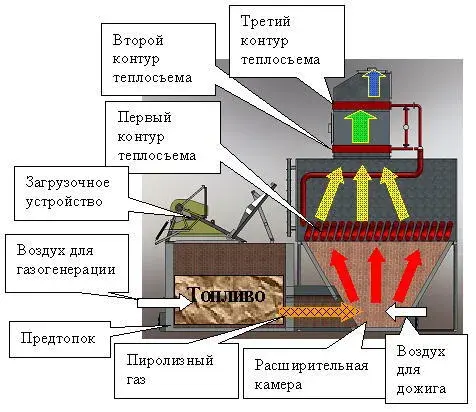

Технология работы установки ТГСВ-2.5
- Принцип работы и конструкция котла защищена двумя патентами.
- Контейнер с дровами ставится вилочным погрузчиком на загрузочное устройство, которое переворачивает контейнер высыпая дрова в предтопок.
- Воздух для газогенерации поступает через поддувало, находящееся в нижней части фронтальной стенке предтопка. Пропускное сечение поддувала меняется автоматически в зависимости от химического состава дыма на выходе из котла.
- Поскольку воздух для газогенерации подается в нижнюю и среднюю часть «дровяной кучи», а затем не поднимается вверх, а засасывается в расширительную камеру, только что загруженные (холодные и сырые) дрова не приостанавливают процесс пиролиза. По мере прогорания нижней и средней части «кучи», верхняя высыхает, нагревается и проваливается на средний уровень. (Этот способ защищен патентом на изобретение №2189526.)
- Воздух для дожигания пиролизного газа поступает через поддувало, находящееся в задней стенке расширительной камеры, пропускное сечение которого регулируется автоматически в зависимости от разрежения (20 — 100 Па) внутри камеры.
- Форма расширительной камеры приводит к сильному замедлению дыма по мере подъема, поэтому мелкие частицы топлива, увлеченные из предтопка потоком пиролизных газов не улетают из расширительной камеры, а витают в ней до догорания. По этой же причине основная масса золы остается на дне и стенках этой камеры. Кроме того, низкая скорость горячего дыма (~1000°С) снижает термическую нагрузку на первый контур теплосъема.
Технические характеристики
№ | Наименование | Характеристики |
1. | Тип топлива | дрова (или древесные отходы) любой влажности и любого размера (до 180 см) |
2. | Расход топлива | 1 ~ 1.5 т/час (1.5 ~ 2 м3/час) |
3. | Теплопроизводительность* *при максимальной мощности | 2.5 МВт (15 стандартных 5-ти этажных 4-х подъездных домов) |
4. | Автоматическая регулировка теплопроизводительности в зависимости от температуры теплоносителя (задается оператором) | При мощности менее 0.5 МВт рекомендуется ручной режим. |
5. | Способ загрузки топлива | контейнерный, при помощи вилочного погрузчика |
6. | Потребляемая электроэнергия* | 25 кВт (примерно столько же потребляет любая котельная такой мощности) |
7. | Обслуживание* *при максимальной мощности | необходимо дважды в месяц выгребать золу и чистить экономайзеры от золы |
8. | Автоматическая оптимизация процесса горения |

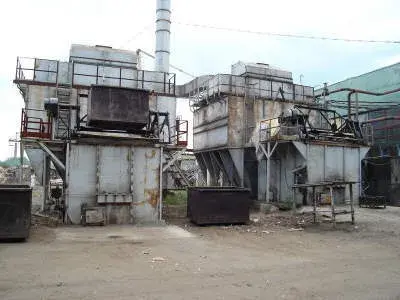

Как выглядят автономные водогрейные котлы на твердом неизмельченном топливе
Применение
- Котел ТГСВ-5.1 в составе котельной
- Котел ТГСВ-5.1 в составе сушильного комплекса.
Предприятия, где сегодня работают теплогенераторы ТГСВ-2.5
- Завод «Пролетарская свобода», Ярославль
- Завод «Парижская коммуна», Ярославль
- «Ковровский фанерный комбинат», г. Ковров Владимирской области
- «Зеленодольский фанерный комбинат», г. Зеленодольск, Татарстан
- «Севертара» г. Кадуй Вологодской области
- Калужский фанерный завод, Калуга.
.
Калькуляция стоимости одной гигакалории при использовании ТГСВ-2.5 в составе котельной мощностью 7.5МВт (или 6.4 Гкал/час, или 32000 Гкал/год).
№ | Наименование |
| примечание |
1 | Стоимость дров | 360 руб. | |
2 | Амортизация котлов | 140 руб | |
2.1 | Устанавливаются четыре котла, три работают, один на профилактике или в резерве | ||
2.2 | Один котел | 5.5 млн.руб. т.е. общая стоимость: 22 млн.руб | |
2.3 | Срок полезного использования | 5лет | есть опыт эксплуатации в течении 7 лет |
2.4 | Отопительный период | 7 мес./год. | |
3 | ФОТ | 35 руб. | Расчет проводился при условиях |
3.1 | Смена | 2 человека | |
3.2 | Круглосуточная работа | «сутки — трое» | |
3.3 | ФОТ на одного работника | 20 тыс.руб. | |
4 | Инвестиционная составляющая | 2.5 млн.руб./год: 80 руб. | |
5 | Прочие расходы (вспомогательное оборудование, э/энергия, и т.д.) | 15 тыс.руб./сутки: 100 руб. | |
6 | Например, мазутная котельная только на топливо требует | 1000 руб./Гкал | Экономия только на мазуте ~ 10 млн.руб./год) |
7 | Итого | 700 руб./Гкал |
Стоимость различных видов топлива, приведенная к гигакалории тепла, с учетом топливного КПД
| Виды топлива, ед. | Теплотворность, Гкал/ед. | Стоимость топлива, руб/ед. | КПД, % | Стоимость тепла, руб/Гкал |
| Природный газ, тыс.м3 | 7840 | 2700 | 92 | 370 |
| Мазут, тонн | 9700 | 9000 | 90 | 1000 |
| Дизтопливо, тонн | 9700 | 19000 | 90 | 2200 |
| Каменный уголь, тонн | 6500 | 2500 | 75 | 410 |
| Дрова, куб.м | 1500 | 400 | 75 | 360 |
В качестве топлива выступают древесные отходы, не пригодные для других целей. Это гнилье, гвозди, кора (крупная фракция - до 180 см)
